Les palplanches :

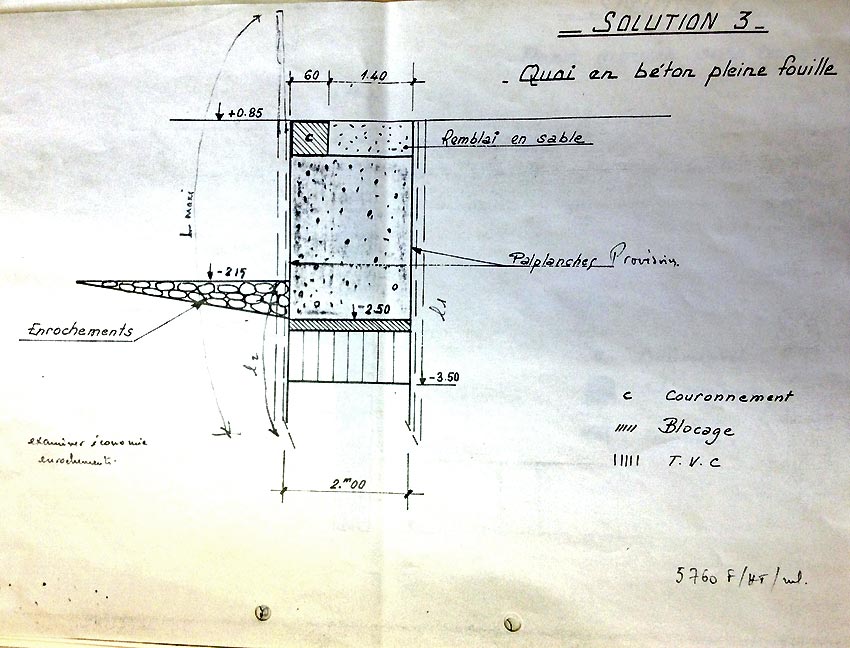

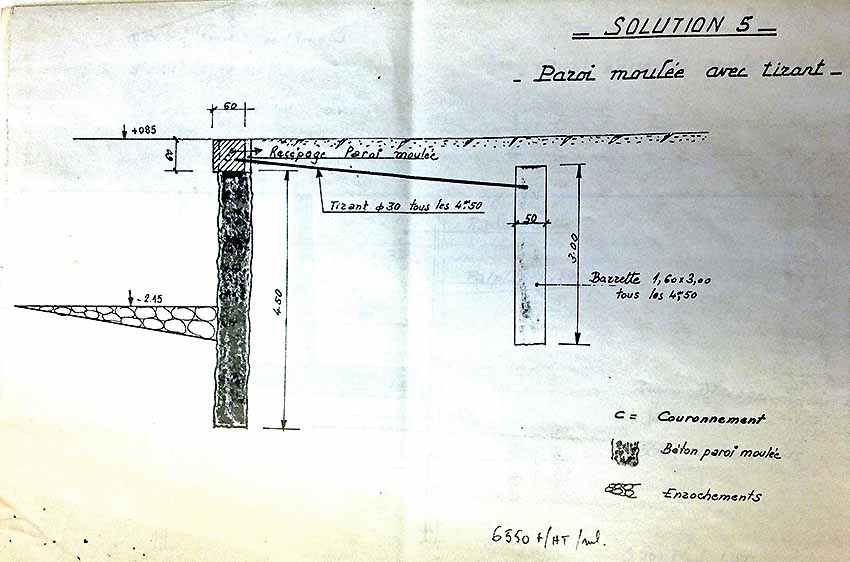

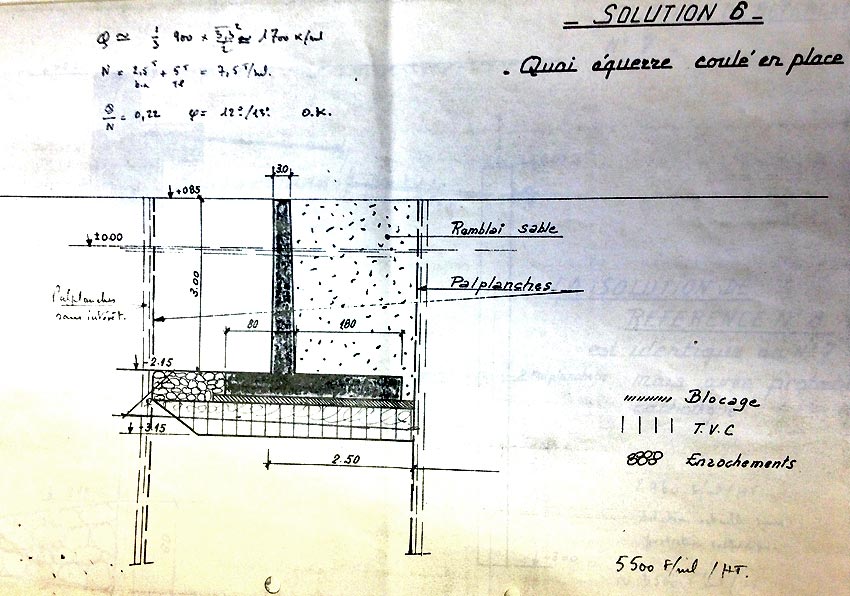

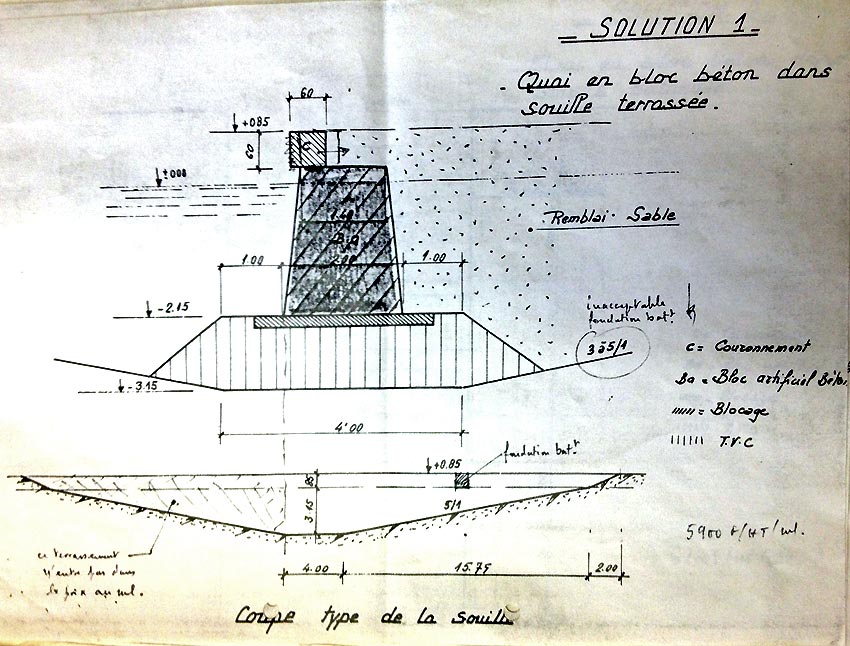

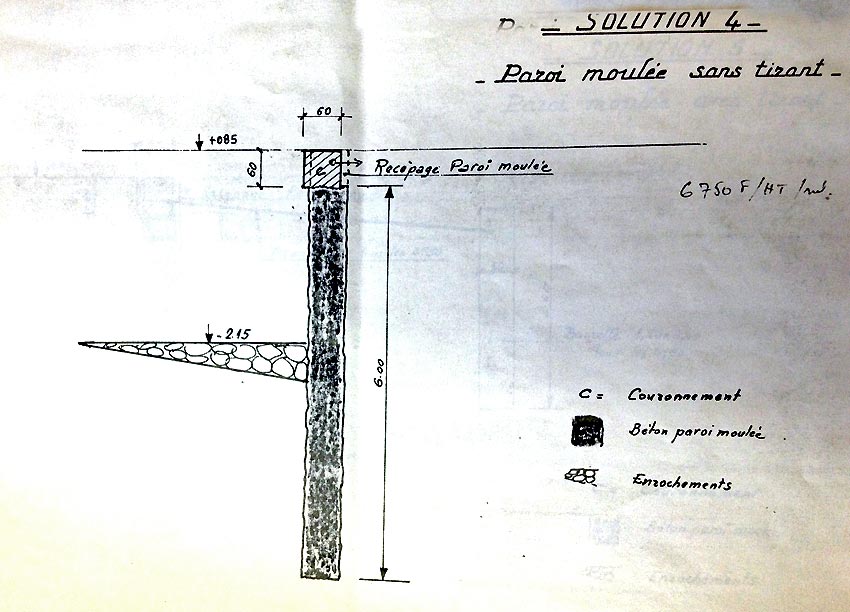

       Parmi plusieurs solutions proposées pour construire les quais, dont l'usage de béton, C'est la solution des palplanches qui a été retenue:

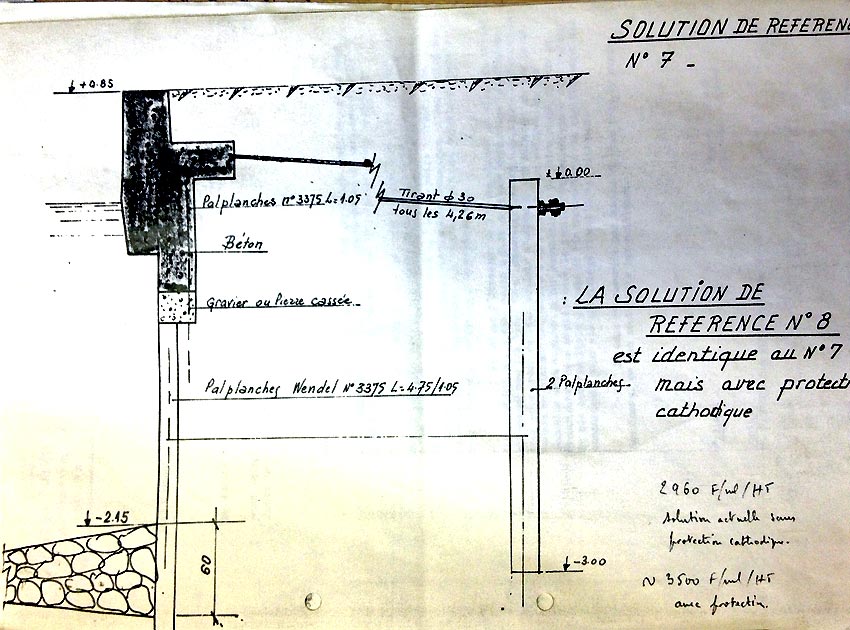

       Après avoir amélioré le pouvoir portant du terrain, on enfonça profondément dans le sol, sur tout le pourtour du futur îlot, à l'emplacement des quais, un rideau totalement hermétique de planches de fer (palplanches métallique WENDEL).

       Ce rideau comprend toutes les 3 palplanches de même sens coté mer, un élément raidisseur vertical formé par une palplanche-caisson ou palpieu (2 palplancues soudées) partielle car ne règnant pas sur toute la hauteur du rideau.

       Cette barrière d'acier joue un double rôle:

- Elle fixe définitivement les berges, évitant ainsi tout risque d'érosion sous marine.

- Elle empêche l'eau salée de pénétrer dans les terres et polluer ainsi la nappe phréatique.

       Sous les quais de ceinture, et conformément aux indications du professeur Gouvernet, hydrologue, les palplanches furent même enfoncées jusqu'à 2 m sous la couche d'argile, c'est à dire largement au delà des limites inférieures de la nappe.

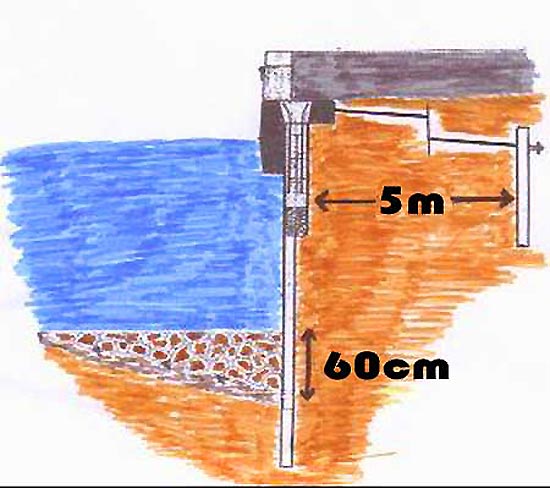

       Ensuite, afin que ce rideau métallique ne subisse pas d'écartement du fait de la poussée verticale des constructions, on a eu soin de l'ancrer par câbles (tous les 4,26 m.) à d'autres palplanches enfoncées dans le sol de la presqu'île à 5m. en retrait du quai...

Le matériau de remblaiement arrière est du sable.        Ces palplanches ont été couronnées d'éléments préfabriqués en béton, eux-mêmes surmontés d'un large mur de quai de section trapézoïdale.        Enfin, une fois le quai achevé, on a mis en place à sa base, un enrochement de 60 cm. d'épaisseur, destiné à maintenir la terre au pied des palplanches et à éviter son affouillement par les hélices des bateaux.        Une fois les presqu'îles enfermées dans leur corset de fer, il était facile de draguer les futurs canaux et de préparer le terrain qui allait supporter les maisons et les ruelles.        2 variantes ont été utilisées à ce type de quai standard: - un habillage du parement (élément préfabriqué et couronnement coulé sur place) par un placage en pierre d'Agay. - remplacement du couronnement type sur place par une pierre de taille sur support en béton armé coulé sur place.

Pose des palplanches :
